- 產品名稱：D500/7D， D500/7DK，壓力控制器
- 產品型號：D500/7D， D500/7DK
- 產品展商：其它品牌
- 產品文檔：無相關文檔
簡單介紹
D500/7D， D500/7DK，壓力控制器，生產廠家，價格
產品描述
壓力控制器 D500/7D D500/7DK
D500/7D、D500/7DK
壓力控制器
控制器采用膜片式傳感器。可用于空氣等中性氣體、液壓油、潤滑油、輕燃油等液體介質。控制器的設定值可調，調節范圍0……2.5Mpa。
特點：
控制靈敏度高。
 單刀雙擲微動開關作用過程：
接線端1-3：壓力上升至上切換值時接通。
接線端1-2：壓力上升至上切換值時端開。 |
|
|
◇ 主要技術性能：
工作粘度：＜1×10-3m2/s
開關元件：微動開關
外殼防護等級：1P65
（符合DIN40050與GB4208中1P65相當）
環境溫度：-5～40℃
介質溫度：0～90℃ |
抗振性能：D500/7D 40m/s2
D500/7DK 20m/s2
重復性誤差：≤1.5%
觸點容量：DC 220V 6A（阻性）
|
| |
|
| ◇ 規 格： |
| ● D500/7D 切換差不可調 |
|
設定值
調節范圍
MPa(KPa)
|
切換差不大于
|
*大允許
壓力 *
MPa(KPa)
|
開關切換
次數
次/分
|
壓力傳感器材料
|
|
重量
kg
|
外形尺寸
圖 號
|
|
|
設定值
范圍下限
MPa(KPa)
|
設定值
范圍上限
MPa(KPa)
|
外殼
|
波紋管
|
|
(0……2.5)
(0……6)
(0……16)
(0……25)
|
(0.3)
(0.4)
(0.4)
(0.4)
|
(0.4)
(0.6)
(0.8)
(0.9)
|
(50)
(50)
(50)
(50)
|
10
|
鍍鋅
鋼
|
丁腈
橡膠
|
G1/4
G1/4
G1/4
G1/4
|
1.0
1.0
1.0
1.0
|
01
01
01
01
|
|
|
0.005……0.06
0.005……0.1
0.005……0.16
0.005……0.25
|
0.003
0.003
0.003
0.004
|
0.006
0.009
0.012
0.015
|
1.5
1.5
1.5
1.5
|
40
|
黃銅
|
G1/4
G1/4
G1/4
G1/4
|
1.15
1.15
1.15
1.15
|
02
02
02
02
|
|
|
0.03……0.4
0.03……0.6
0.05……1
|
0.02
0.03
0.03
|
0.04
0.05
0.06
|
4
4
4
|
G1/4
G1/4
G1/4
|
0.85
0.85
0.85
|
03
03
03
|
|
|
0.1……1.6
0.1……2.5
|
0.04
0.04
|
0.12
0.15
|
5
5
|
G1/4
G1/4
|
0.85
0.85
|
03
03
|
|
|
| ● D500/7D 切換差可調 |
|
設定值
調節范圍
MPa(KPa)
|
切換差不大于
|
*大允許
壓力 *
MPa
(KPa)
|
開關
切換
次數
次/分
|
壓力傳感器材料
|
|
重量
kg
|
外形尺寸
圖 號
|
|
|
設定值
范圍下限
MPa(KPa)
|
設定值
范圍上限
MPa(KPa)
|
外殼
|
波紋管
|
|
(0…2.5)
(0……6)
(0…16)
(0…25)
|
(0.8…2.5)
(0.9…4)
(1.1…12)
(1.1…20)
|
(1.1…2.5)
(1.5…4)
(2.3…12)
(2.8…20)
|
(50)
(50)
(50)
(50)
|
10
|
鍍鋅
鋼
|
丁腈
橡膠
|
G1/4
G1/4
G1/4
G1/4
|
1.05
1.05
1.05
1.05
|
01
01
01
01
|
|
|
0.005…0.06
0.005…0.1
0.005…0.16
0.005……0.25
|
0.009…0.5
0.011…0.08
0.013…0.12
0.014…0.2
|
0.016…0.05
0.018…0.08
0.025…0.12
0.025…0.2
|
1.5
1.5
1.5
1.5
|
40
|
黃銅
|
G1/4
G1/4
G1/4
G1/4
|
1.20
1.20
1.20
1.20
|
02
02
02
02
|
|
|
0.03…0.4
0.03…0.6
0.05…1
|
0.05…0.2
0.06…0.4
0.06…0.2
|
0.08…0.2
0.1…0.4
0.11…0.6
|
4
4
4
|
G1/4
G1/4
G1/4
|
0.9
0.9
0.9
|
03
03
03
|
|
|
0.1…1.6
0.1…2.5
|
0.12…1.2
0.12…2
|
0.25…1.2
0.33…2
|
5
5
|
G1/4
G1/4
|
0.9
0.9
|
03
03
|
|
|
| ● D500/7DK 切換差不可調 |
|
設定值
調節范圍
MPa(KPa)
|
切換差不大于
|
*大允許
壓力 *
MPa(KPa)
|
開關切換
次數
次/分
|
壓力傳感器材料
|
|
重量
kg
|
外形尺寸
圖 號
|
|
|
設定值
范圍下限
MPa(KPa)
|
設定值
范圍上限
MPa(KPa)
|
外殼
|
波紋管
|
|
(0……2.5)
(0……6)
(0……16)
(0……25)
|
(0.15)
(0.18)
(0.2)
(0.25)
|
(0.2)
(0.45)
(0.5)
(0.6)
|
(50)
(50)
(50)
(50)
|
10
|
鍍鋅
鋼
|
丁腈
橡膠
|
G1/4
G1/4
G1/4
G1/4
|
1.0
1.0
1.0
1.0
|
01
01
01
01
|
|
|
0.005……0.06
0.005……0.1
0.005……0.16
0.005……0.25
|
0.002
0.002
0.0025
0.0025
|
0.004
0.006
0.0075
0.01
|
1.5
1.5
1.5
1.5
|
40
|
黃銅
|
G1/4
G1/4
G1/4
G1/4
|
1.15
1.15
1.15
1.15
|
02
02
02
02
|
|
|
0.03……0.4
0.03……0.6
0.05……1
|
0.015
0.015
0.018
|
0.02
0.03
0.038
|
4
4
4
|
G1/4
G1/4
G1/4
|
0.85
0.85
0.85
|
03
03
03
|
|
|
0.1……1.6
0.1……2.5
|
0.02
0.02
|
0.08
0.1
|
5
5
|
G1/4
G1/4
|
0.85
0.85
|
03
03
|
|
注： * 在實際工作中，即使短暫的壓力峰值也不能超過此值。
|
| |
|
| ◇ 設定值的調整： |
1、不可調切換差的控制器設定值調整步驟，舉例說明如下：
 要求將壓力上升至0.2MPa（上切換值）發出觸點信號，起具體步驟參見1.1～1.5（如圖一所示）：
1.1 松開鎖緊器，將產品旋入壓力校驗臺的螺紋接口上，注意必須用板手夾持傳感器的平面部分，**防止開關殼體與傳感器發生相對轉動。
1.2 打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。
1.3 將壓力加至0.2MPa，此值可從標準壓力計中讀出。
1.4 順時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在0.2MPa處切換。
1.5 旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在0.2MPa上下來回變化，檢驗壓力上升時，觸點的切換值是否是0.2MPa，此值即為要設定的上切換值。其對應的下切換值應是0.2MPa減去切換差0.03MPa（左右），即為0.17MPa（左右）。
要求將壓力下降至0.5MPa（下切換值）發出觸點信號，起具體步驟參見1.6～1.10：
1.6 同1.1。
1.7 同1.2。
1.8 將壓力加至0.5MPa，此值可從標準壓力計中讀出。
1.9 逆時針旋動設定值調節螺桿，使設定值由小變大，直至開關觸點在0.5MPa時切換。
1.10 旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在0.5MPa上下來回變化，檢驗壓力下降時觸點的切換值是否是0.5MPa，此值即為要設定的下切換值。其對應的上切換值應是0.5MPa加上切換差0.045MPa（左右），即為0.545MPa（左右）。
2、可調切換差的控制器設定值調整步驟，舉例說明如下：
 要求將壓力上升至0.8MPa發出觸點信號，壓力下降至0.5MPa時觸點返回（如圖二所示）：
2.1 同1.1。
2.2 同1.2
2.3 將壓力加至0.5MPa，此值可從標準壓力計中讀出。
2.4 先調下切換值，逆時針旋動設定值調節螺桿，直至開關觸點在0.5MPa處切換。
2.5 再逆時針旋動切換差調節螺桿，使切換差從*小開始增大，直至壓力上升至0.8MPa觸點動作。
2.6 旋緊鎖緊器，調節壓力值在0.5～0.8MPa范圍內來回變化，檢驗壓力上升時，觸點的切換值是否是0.8MPa，此值即為要設定的上切換值，檢驗壓力下降時，觸點的切換值是否是0.5MPa，此值即為要設定的下切換值。 |
| ◇ 選用和安裝： |
● 選用控制器，*好使預定的設定值位于控制器設定值調節范圍的中間部分。一般為調節范圍的20%-80%。
● 控制器若要安裝在室外時，應給予足夠的防護，以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入。
● 安裝電纜時，應選擇合適的電纜外徑，并將電纜引入處的壓緊螺母擰緊，以免電纜松動，并防止水和灰塵的滲入。
● 對于有壓力峰值及脈  沖壓力的受控液體介質，可在控制器接口上安裝一個壓力沖擊阻尼器，以消除不利影響。
● 通斷電流不能大于額定值。
● 安裝（或拆卸）必須用扳手夾持傳感器的平面部分，**防止傳感器與開關殼體發生相對轉動。（如右圖所示）
管道接頭旋入傳感器內深度不可超過12mm。
|
| |
|
| ◇ 附 件： |
|
|
 外螺紋轉換
接口G1/2-G1/4
|
 壓力沖擊阻尼器
接口G1/4
|

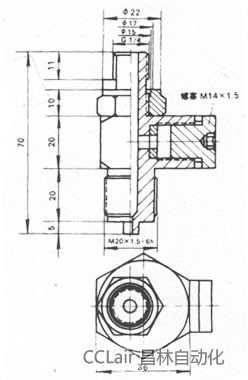

 三通接頭 旋下螺塞
可接直徑60壓力表
|
|
7D型安裝支架（亦適7T）
（支架2件，螺釘4只）
|
|
|
7D型安裝支架(支架2件，螺釘4只)僅適用于以下低壓控制器：
|
|
|
|
