399-6,399-8,399-10,399-15,399-20,399-25,399-06,399-08,399-G1/4,399-G3/8,399.293

點擊看大圖

如果您對該產品感興趣的話，可以
產品名稱：399-6,399-8,399-10,399-15,399-20,399-25,399-06,399-08,399-G1/4,399-G3/8,399.293
產品型號：399-6,399-8,399-10,399-15,399-20,399-25,399-06,399
產品展商：其它品牌
產品文檔：無相關文檔

簡單介紹

399-6,399-8,399-10,399-15,399-20,399-25,399-06,399-08,399-G1/4,399-G3/8,399.293,,399-G1/2,399-G1,399.213,399.223,399.253,399.263,399.283,399.293,二聯件

產品描述

399-6,399-8,399-10,399-15,399-20,399-25,399-06,399-08,399-G1/4,399-G3/8,399.293,,399-G1/2,399-G1,399.213,399.223,399.253,399.263,399.283,399.293,二聯件,價格

一、特點：

１、外形緊湊結構合理，安裝方便。

２、閥體采用鋁型材制造，性能好，強度高。

３、具有過濾減壓潤滑等功能。

二、圖形符號：

三、型號說明：

四、技術參數：

１、流量(過濾度為５０～７５μｍ時)

公稱通徑(mm)

6

8

10

15

20

25

*大工作壓力(MPa)

1.6

壓力調節范圍(MPa)

0.05～0.4；0.05～0.4；0.05～1.0； 0.05～1.6

分水效率(％)

小于等于80

工作溫度(°C)

5～60

*當二聯件的配管徑小一號時，流量約減少１０％；當過濾元件微孔直徑小一號時，流量約減少７％。

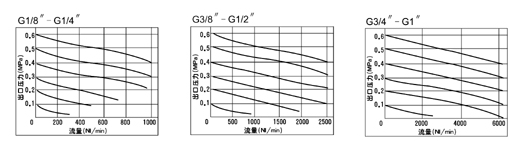

流量特性曲線　　(進口壓力Ｐ１＝１．０ＭＰａ)

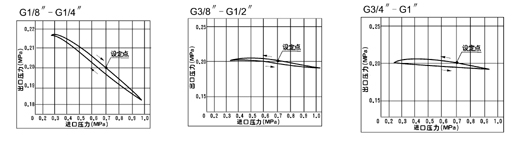

壓力特性曲線

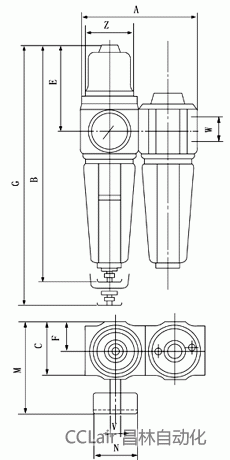

五、外形及安裝尺寸:

型號 W A B C E F Z G V N M 重量kg

399－6 G1/8" 80 177 40 62 20 M30×1.5 202 M10×1 40 70 0.810

399－8 G1/4" 80 177 40 62 20 M30×1.5 202 M10×1 40 70 0.800

399－10 G3/8" 120 252 60 95 30 M50×1.5 292 M10×1 50 95 2.370

399－15 G1/2" 120 252 60 95 30 M50×1.5 292 M10×1 50 95 2.350

399－20 G3/4" 160 310 80 110 40 M67×1.5 360 M10×1 63 120 3.090

399－25 G1" 160 310 80 110 40 M67×1.5 360 M10×1 63 120 3.040

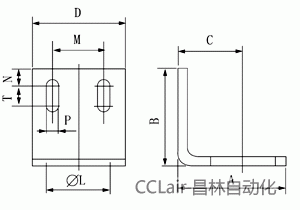

規格.代號 A B C D L M N P T

G1/8".G1/4" 48 45 26 45 31 26 15 8 13

G3/8".G1/2" 80 70 45 70 50 19 15 10 15

G3/4".G1" 90 90 50 90 67 50 20 10.5 20
